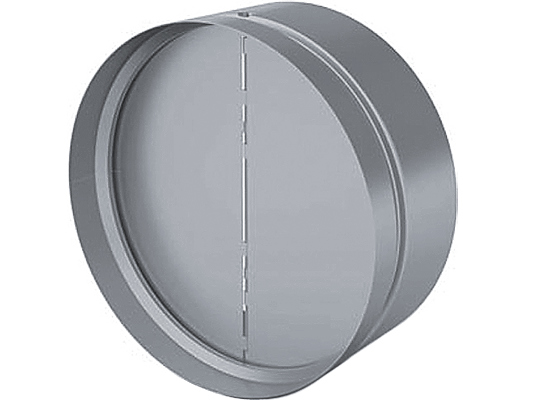

Клапан обратный круглый AIRS ОБРАТ-К

✓ Всегда в наличии / под заказ Доставка по всей России

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель

Расшифровка:А — лопатки из алюминиевого профиля (без А — оцинкованные) · У — утеплённый, с греющим кабелем · СТ — стеновой монтаж · УСЛ — усиленная конструкция · М/Р — электропривод / ручной сектор · МВ — привод с возвратной пружиной

Клапан обратный AIRS ОБРАТ-К предназначен для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам (от отключенных вентиляторов). Корпус обратного клапана изготовлен из оцинкованного стального листа. Лопатки изготовлены из листового алюминия. Автоматическое перекрытие каналов при выключении вентилятора осуществляется подпружиненными лопастями. Крепление с воздуховодами и другими элементами системы осуществляется при помощи быстроразъемных…

⚙️ Подбор и заказ

Диаметр D, мм Материал

Исполнение и монтаж

Обратный клапан — гравитационный, электропривод не требуется. Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Материалоцинкованный стальной лист

Диаметр100-315

Габаритные размеры и масса

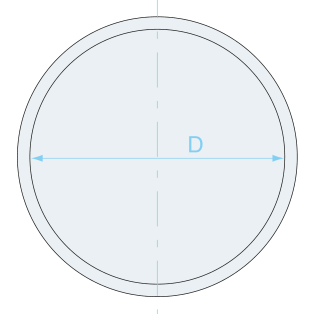

Клапан обратный круглый AIRS ОБРАТ-К — чертёж — Габаритный чертёж AIRS ОБРАТ-К

Модель	А, мм	B, мм	C, мм	D, мм	Масса, кг
AIRS ОБРАТ-К-100	105	60	45	100	0,16
AIRS ОБРАТ-К-125	105	60	45	125	0,25
AIRS ОБРАТ-К-160	105	60	45	160	0,35
AIRS ОБРАТ-К-200	105	60	45	200	0,55
AIRS ОБРАТ-К-250	130	70	50	250	0,71
AIRS ОБРАТ-К-315	130	70	50	315	0,91

Аэродинамика и уровень шума

Клапан обратный круглый AIRS ОБРАТ-К — аэродинамическая характеристика

P_ст. — статическое давление, Па · Q — расход воздуха, м³/ч · N — потребляемая мощность, Вт

Материалы и покрытие

Корпус и присоединительные элементы — оцинкованная сталь; крепёж и уплотнения подобраны под рабочие условия изделия. Стандартное исполнение поставляется без окраски, по запросу возможна окраска по шкале RAL.

Монтаж

Монтируется в канал с учётом направления потока; привод располагается снаружи, к нему обеспечивают доступ. Для утеплённых исполнений подводят питание к нагревательному элементу.

Как формируется обозначение

AIRS ОБРАТ-К-125

Обратный клапан
Присоединительный диаметр, мм

Документы и поставка

К изделию прилагается паспорт и инструкция по монтажу, сертификат соответствия ЕАЭС — по запросу. Гарантия 12 месяцев с даты отгрузки. Нестандартные типоразмеры и исполнения изготавливаем под проект: пришлите размеры и требования — подберём и посчитаем.

Подберём и рассчитаем под ваш проектПришлите расход воздуха, сечение канала и требования по напору — подберём типоразмер, посчитаем комплект с автоматикой и назовём срок изготовления.

Нужен расчёт по спецификации?

Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
