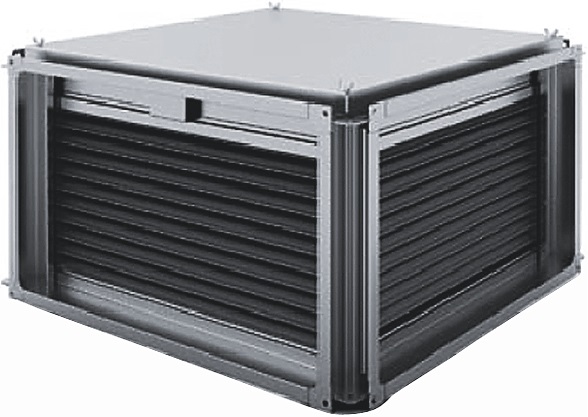

Рекуператор пластинчатый AIRS РЕКУП-П

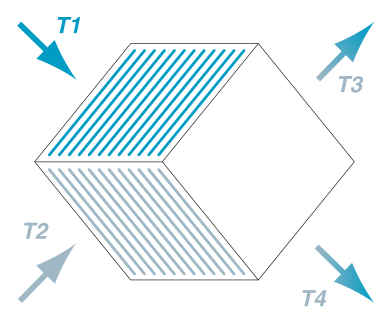

Пластинчатый рекуператор предназначен для утилизации тепла (холода). Вытяжной, удаляемый из помещения, воздух протекает в каналемежду пластинами теплообменника, нагревая их. Приточный воздух, протекая через остальные каналы теплообменника, нагревается. Теплообменник изготовлен из алюминиевых пластин, создающих систему каналов для протекания двух потоков воздуха. В теплообменнике происходит теплопередача между этими тщательно разделенными потоками с различной температурой. При данном типе рекуперации происходит полное разделение воздушных потоков, что позволяет использовать пластинчатые рекуператоры в системах с высокими требованиями к чистоте воздуха. КПД пластинчатых рекуператоров составляет около 70%, при этом перепад давления на данном элементе, как правило, не превышает 200250 Па. Рекуператоры практически не требуют энергозатрат при эксплуатации и обладают высокой надежностью благодаря отсутствию движущихся частей. Конструкция позволяет использовать их в приточно-вытяжных установках как ярусного, так и смежного исполнения. На пластинах может образовываться конденсат, для слива конденсата они оборудованы отводами. В комплект входит штуцер, который устанавливается на съемную панель. Конструкция съемной панели представляет собой своеобразный поддон, в котором скапливается конденсат. Для исключения обледенения в ХПГ на теплообменнике устанавливается датчик температуры или давления, управляющий положением клапана обводного канала. Открывается обводной воздушный канал и закрывается воздушный клапан, установленный на стороне приточного воздуха. Приточный воздух проходит через обводной канал теплообменника, а вытяжной через рекуператор, нагревая при этом замерзшую поверхность теплообменника. После оттаивания и снижения перепада давления закрывается обводной канал и открывается теплообменник для прохода приточного воздуха.

Габаритные размеры и масса

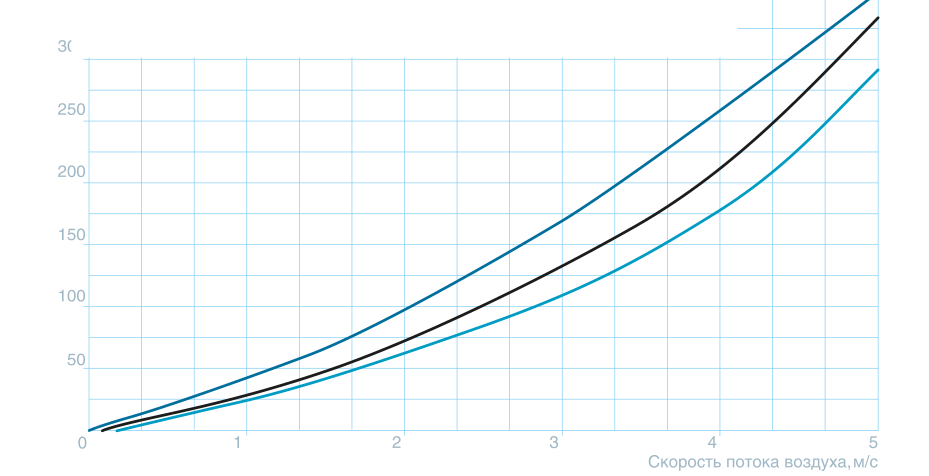

Аэродинамика и уровень шума

AIRS РЕКУП-П-400×200 / 500×250 / 500×300 / 600×300AIRS РЕКУП-П-900×500AIRS РЕКУП-П-600×350 / 700×400 / 800×500 / 1000×500

P_ст. — статическое давление, Па · Q — расход воздуха, м³/ч · N — потребляемая мощность, Вт

Материалы и покрытие

Корпус и присоединительные элементы — оцинкованная сталь; крепёж и уплотнения подобраны под рабочие условия изделия. Стандартное исполнение поставляется без окраски, по запросу возможна окраска по шкале RAL.

Монтаж

Ставится в приточно-вытяжную схему так, чтобы оба потока проходили через теплообменник. Обязателен отвод конденсата и защита от обмерзания байпасом или преднагревом.

Как формируется обозначение

Документы и поставка

К изделию прилагается паспорт и инструкция по монтажу, сертификат соответствия ЕАЭС — по запросу. Гарантия 12 месяцев с даты отгрузки. Нестандартные типоразмеры и исполнения изготавливаем под проект: пришлите размеры и требования — подберём и посчитаем.
