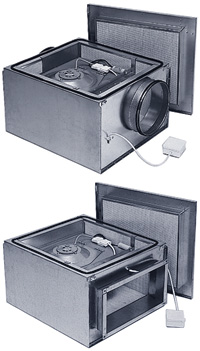

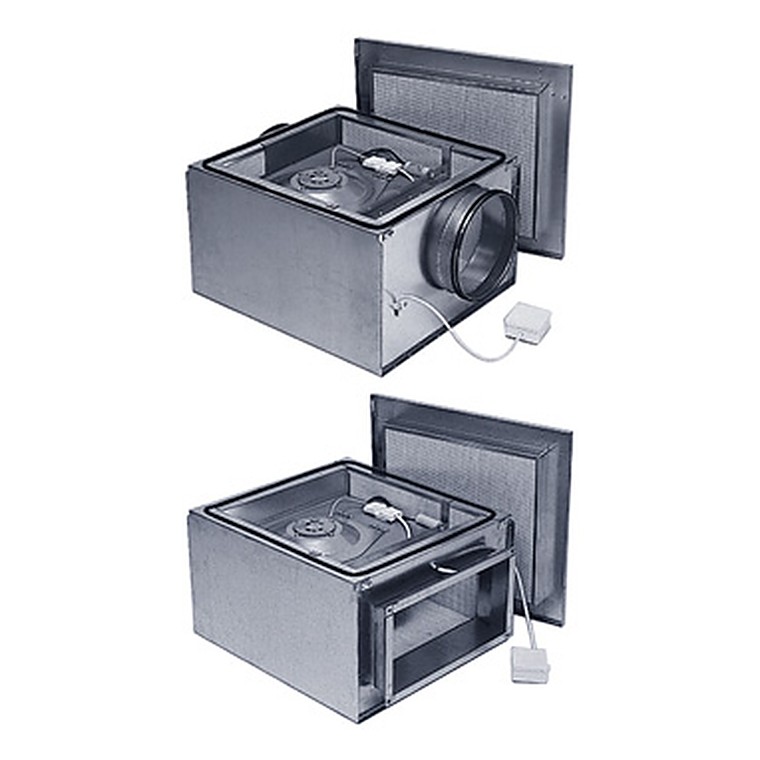

Вентиляторы в изолированном корпусе Ostberg IRE 50x25 / 315
Вентиляторы в изолированном корпусе Ostberg IRE 50x25 / 315 (Östberg, Швеция): 3 исполнения, AC-двигатель, 230 В, мощность 240–620 Вт. Характеристики производителя, чертежи и графики — в карточке. Подбор и расчёт бесплатно.
Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Все канальные вентиляторы IRE оснащены асинхронным двигателем с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из оцинкованной стали. Двигатель и рабочее колесо вентиляторов расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Вентиляторы имеют внутренний 50 мм слой изоляции из минеральной ваты, покрытой грубой шерстяной тканью, что обеспечивает низкие шумовые характеристики. Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора. Исполнения: IRE 50x25 A1, IRE 50x25 B1, IRE 50x25 C1; мощность 240–620 Вт, ток 1,1–3 А, частота вращения 880–1450 об/мин, масса 30–40 кг.
Конструкция и работа
Вентилятор помещён в корпус с двойными стенками и слоем звукопоглощающей минеральной ваты. Оболочка гасит шум, излучаемый корпусом и двигателем, поэтому агрегат можно ставить рядом с обслуживаемым помещением без отдельной шумоизолированной камеры.
Что это даёт
Где применяется
Офисы и переговорные, гостиницы, медицинские и учебные учреждения, рестораны, жилые дома — везде, где вентилятор стоит рядом с помещением и нормируется уровень шума.
Как подобрать
Выберите типоразмер по расходу и давлению, затем сверьте уровень звукового давления на расстоянии 3 м с нормой для помещения. Если запас по шуму мал, добавьте шумоглушитель на нагнетании.
Технические характеристики
| Тип вентилятора | IRE | 50x25 A1 | 50x25 B1 | 50x25 C1 |
|---|---|---|---|---|
| - | 315 B1 | 315 C1 | ||
| Напряжение | В/Гц | 230/50 | 230/50 | 230/50 |
| Ток | А | 1,1 | 3,0 | 1,7 |
| Ном. мощность | Вт | 240 | 620 | 390 |
| Частота вращения | об/мин | 880 | 1330 | 1450 |
| Вес | кг | 38 | 40 | 30 |
| Схема эл. подкл. | № | 5 | 5 | 21 |

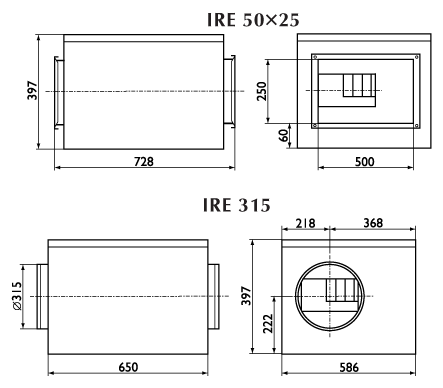

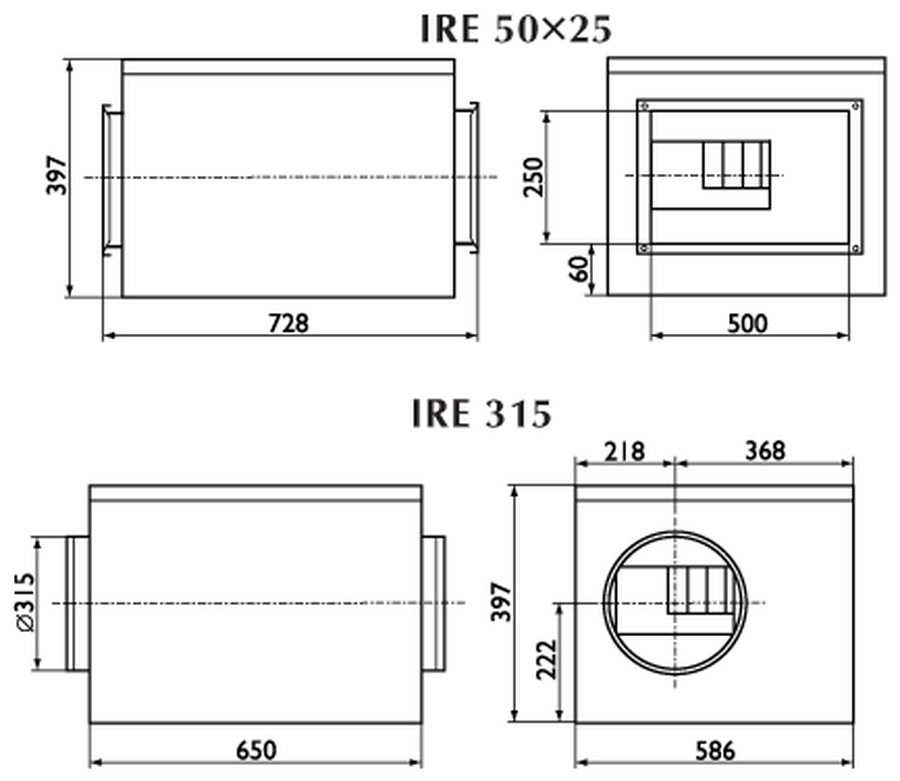

Чертёж и присоединительные размеры
Шумовые характеристики
| Модель | LpA дБ(A) | LwA tot | LwA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Прямоугольный | Круглый | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| IRE 50x25 A1 | - | К входу | 54 | 61 | 53 | 56 | 57 | 48 | 49 | 46 | 45 | 39 |
| К выходу | 62 | 69 | 56 | 59 | 62 | 63 | 62 | 62 | 61 | 52 | ||
| К окружению | 39 | 46 | 32 | 42 | 39 | 38 | 38 | 32 | 35 | 37 | ||
| IRE 50x25 B1 | IRE 315 B1 | К входу | 64 | 71 | 60 | 67 | 66 | 58 | 55 | 59 | 59 | 54 |
| К выходу | 72 | 79 | 65 | 67 | 69 | 72 | 72 | 72 | 73 | 66 | ||
| К окружению | 45 | 52 | 42 | 46 | 48 | 46 | 40 | 38 | 37 | 37 | ||
| IRE 50x25 C1 | IRE 315 C1 | К входу | 56 | 63 | 46 | 56 | 55 | 54 | 54 | 55 | 52 | 44 |
| К выходу | 65 | 72 | 51 | 58 | 59 | 61 | 65 | 69 | 64 | 57 | ||
| К окружению | 37 | 44 | 29 | 36 | 37 | 41 | 35 | 31 | 39 | 36 | ||
| LwAtot — общий уровень шума (дБ); | ||||||||||||
| LwA — уровень шума в октавном диапазоне (дБ); | ||||||||||||
| LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м. | ||||||||||||
Монтаж и схемы подключения
Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
Электрические параметры должны соответствовать спецификации на табличке вентилятора.
Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
Вентиляторы должны быть заземлены.
Вентиляторы с внешними выводами термоконтактов всегда должны подключаться к устройству защиты двигателя.
Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что Прекращена подача напряжения.
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Виброизолирующие вставки на входе и выходе обязательны: без них шум передаётся по воздуховоду.
Не закрывайте корпус посторонними материалами — двигатель охлаждается воздухом внутри корпуса.
Минеральная вата обшита стеклотканью; при чистке не повреждайте её острым инструментом.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
