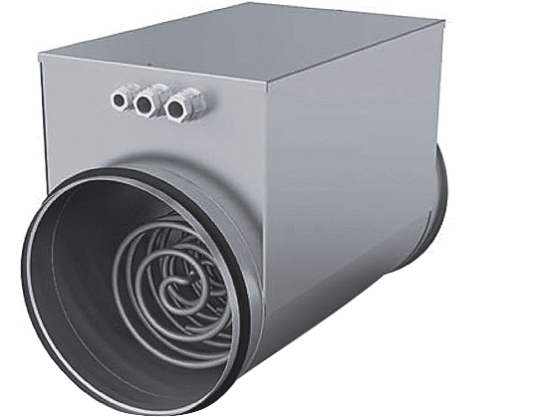

Воздухонагреватель электрический круглый AIRS НАГР-КЭ
⚙️ Подбор и заказ
Описание
Предназначен для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования.
Применение и особенности
Применение
Конструкция и материалы
Нагреватель представлен шестью типоразмерами. Корпус и коммутационная коробка изготовлены из оцинкованной стали. Нагревательные стержни трубчатого типа изготовлены из нержавеющей стали и имеют спиралевидную форму. Все нагреватели изготавливаются по умолчанию с одной ступенью мощности. Класс изоляции корпуса IP40. Рабочий диапазон температур проходящего воздуха от -40°C до +40°C.
Защита от перегрева Нагреватель стандартно оснащен двумя термостатами защиты от перегрева корпуса и воздуха, срабатывающими при температуре 80°C, а также цепью термоконтактов, которая размыкается в случае перегрева. Скорость потока воздуха через нагреватель должна быть не менее 1 м/с.
Регулирование теплопроизводительности Теплопроизводительность нагревателя регулируется автоматически с помощью управляющих блоков. Плавное регулирование производительности достигается последовательным включением ступеней нагрева, что позволяет точно отслеживать температуру приточного воздуха.
Монтаж
Электрический нагреватель устанавливается в любом положении, кроме положения коммутационной коробкой вниз. Для предотвращения загрязнения нагревателя необходимо установить перед ним воздушный фильтр на расстоянии не менее 1 м. При установке нагревателя перед вентилятором необходимо регулировать его мощность таким образом, чтобы не превысить максимально допустимую температуру воздуха, перемещаемого вентилятором.

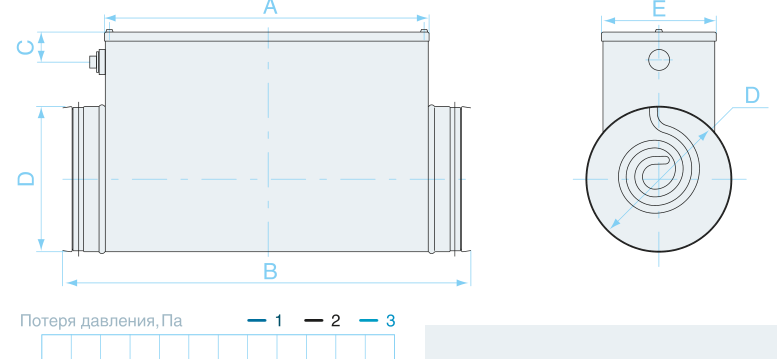

Габаритные размеры и масса
Технические характеристики
| Модель | A, мм | B, мм | C, мм | D, мм | E, мм | Мощн., кВт | Ток, | Напр., | Масса, кг | № кривой |
|---|---|---|---|---|---|---|---|---|---|---|
| AIRS НАГР-КЭ-100/0,5 | 125 | 220 | 74 | 100 | 104 | 0.5 | 2.27 | 1~220 | 2,63 | 3 |
| AIRS НАГР-КЭ-100/1,5 | 220 | 316 | 74 | 100 | 104 | 1,5 | 6,80 | 1~220 | 2,89 | 3 |
| AIRS НАГР-КЭ-100/2 | 265 | 360 | 74 | 100 | 104 | 2,0 | 9,10 | 1~220 | 3,51 | 2 |
| AIRS НАГР-КЭ-100/2,5 | 335 | 430 | 74 | 100 | 104 | 2,5 | 11,30 | 1~220 | 3,64 | 2 |
| AIRS НАГР-КЭ-125/1,5 | 185 | 280 | 82 | 125 | 129 | 1,5 | 6,80 | 1~220 | 3,43 | 3 |
| AIRS НАГР-КЭ-125/2 | 275 | 370 | 82 | 125 | 129 | 2,0 | 9,10 | 1~220 | 3,54 | 3 |
| AIRS НАГР-КЭ-125/2,5 | 245 | 342 | 82 | 125 | 129 | 2,5 | 11,30 | 1~220 | 3,67 | 1 |
| AIRS НАГР-КЭ-125/3 | 245 | 342 | 82 | 125 | 129 | 3,0 | 13,60 | 1~220 | 3,71 | 1 |
| AIRS НАГР-КЭ-160/2 | 170 | 265 | 83 | 160 | 164 | 2,0 | 9,10 | 1~220 | 4,32 | 2 |
| AIRS НАГР-КЭ-160/3 | 170 | 265 | 83 | 160 | 164 | 3,0 | 13,60 | 1~220 | 4,40 | 2 |
| AIRS НАГР-КЭ-160/4,5 | 212 | 308 | 83 | 160 | 164 | 4,5 | 6,80 | 3~380 | 4,68 | 2 |
| AIRS НАГР-КЭ-160/6 | 348 | 445 | 83 | 160 | 164 | 6,0 | 9,10 | 3~380 | 6,43 | 2 |
| AIRS НАГР-КЭ-200/3 | 165 | 267 | 86 | 200 | 204 | 3,0 | 13,60 | 1~220 | 5,27 | 2 |
| AIRS НАГР-КЭ-200/6 | 250 | 342 | 86 | 200 | 204 | 6,0 | 9,10 | 3~380 | 6,03 | 2 |
| AIRS НАГР-КЭ-200/9 | 355 | 452 | 86 | 200 | 204 | 9,0 | 13,60 | 3~380 | 7,76 | 2 |
| AIRS НАГР-КЭ-200/12 | 355 | 452 | 86 | 200 | 204 | 12,0 | 18,10 | 3~380 | 8,72 | 1 |
| AIRS НАГР-КЭ-250/6 | 215 | 310 | 99 | 250 | 254 | 6,0 | 9,10 | 3~380 | 7,31 | 3 |
| AIRS НАГР-КЭ-250/9 | 290 | 387 | 99 | 250 | 254 | 9,0 | 13,60 | 3~380 | 8,09 | 3 |
| AIRS НАГР-КЭ-250/12 | 357 | 455 | 99 | 250 | 254 | 12,0 | 19,10 | 3~380 | 10,33 | 2 |
| AIRS НАГР-КЭ-250/15 | 357 | 450 | 99 | 250 | 254 | 15,0 | 22,70 | 3~380 | 10,57 | 3 |
| AIRS НАГР-КЭ-315/6 | 240 | 335 | 98 | 315 | 319 | 6,0 | 9,10 | 3~380 | 8,86 | 3 |
| AIRS НАГР-КЭ-315/9 | 295 | 390 | 98 | 315 | 319 | 9,0 | 13,60 | 3~380 | 9,64 | 3 |
| AIRS НАГР-КЭ-315/12 | 375 | 470 | 98 | 315 | 319 | 12,0 | 18,10 | 3~380 | 12,25 | 2 |
| AIRS НАГР-КЭ-315/15 | 400 | 500 | 98 | 315 | 319 | 15,0 | 22,70 | 3~380 | 12,49 | 3 |
| AIRS НАГР-КЭ-315/18 | 545 | 641 | 98 | 315 | 319 | 18,0 | 22,70 | 3~380 | 13,81 | 3 |
Аэродинамика и уровень шума
Pст. — статическое давление, Па · Q — расход воздуха, м³/ч · N — потребляемая мощность, Вт
Материалы и покрытие
Корпус и присоединительные элементы — оцинкованная сталь; крепёж и уплотнения подобраны под рабочие условия изделия. Стандартное исполнение поставляется без окраски, по запросу возможна окраска по шкале RAL.
Монтаж
Монтируется в канал по направлению потока, обозначенному стрелкой. Электрический нагреватель требует защиты от перегрева и блокировки по вентилятору, водяной — обвязки со смесительным узлом и защиты от замерзания.
Как формируется обозначение
- Воздухонагреватель электрический
- Присоединительный диаметр, мм
- Мощность, кВт
Документы и поставка
К изделию прилагается паспорт и инструкция по монтажу, сертификат соответствия ЕАЭС — по запросу. Гарантия 12 месяцев с даты отгрузки. Нестандартные типоразмеры и исполнения изготавливаем под проект: пришлите размеры и требования — подберём и посчитаем.
