Островные вытяжные зонты с встроенным гидрофильтром ВЗГ – 8
⚙️ Подбор и заказ
Описание
Конструкция и материалы

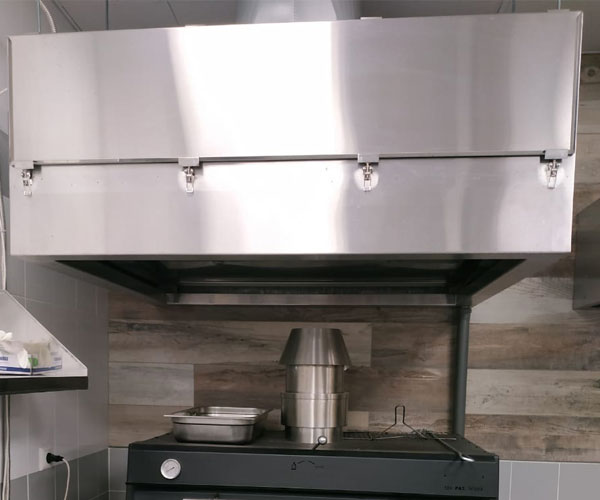

Зонты ВЗГ-8 – островные вытяжные вентиляционные зонты с встроенным проточным гидрофильтром, где воздух проходит сначала через гидрофильтр (водяная завеса), а затем через фильтры механической очистки (сетчатый, лабиринтный, с наполнителем). Забор воздуха происходит по всему нижнему периметру зонта. Конструкция зонта обеспечивает высокую производительность вентсистемы. Удобная система обслуживания, очистки. Приближение водяной завесы к источнику открытого огня обеспечивает высокий уровень пожарной безопасности (гарантированное гашение искр, снижение температуры). Зонты предназначены для установки над мангалами и другими источниками открытого огня на предприятиях общественного питания. Конструкция зонтов позволяет выбрать необходимую конфигурацию, исходя из особенностей помещения, конструкции мангала и других факторов.
Внимание! Запрещается эксплуатация зонта без подачи воды и включения вытяжной вентиляции.
Внимание! Для обеспечения пожарной безопасности запрещается врезка зонтов ВЗГ-8 в общую вентиляцию без установки датчиков температуры или датчиков контроля подачи воды и элементов аварийной сигнализации. В случае игнорирования этого требования пожарный сертификат считается недействительным.
Чертежи и схемы
Производительность и размеры
Производительность в таблице — максимальная, её можно уменьшить до необходимой.
| Обозначение ВЗГ-Х.Х-АхБ | Размеры, м АхБхН(+50) | Размеры патрубков, рекомендуемые; м* а х б | Производительность при скорости в вытяжном патрубке 4 (5) м/сек; м³/час | Суммарное проходное (живое) сечение лабиринтных фильтров; м ² | Количество форсунок, для зонта с форсунками. |
|---|---|---|---|---|---|
| ВЗГ-8.1 - 1,0х0,6 | 1,0х0,6х0,55(0,6) | 0,5х0,3 | 2000(2500) | 0,15 | 1 |
| ВЗГ-8.1 - 1,0х0,7 | 1,0х0,7х0,55(0,6) | 0,5х0,4 | 2300(2900) | 0,17 | 1 |
| ВЗГ-8.1 - 1,0х0,8 | 1,0х0,8х0,55(0,6) | 0,5х0,4 | 2700(3400) | 0,2 | 1 |
| ВЗГ-8.1 - 1,0х0,9 | 1,0х0,9х0,55(0,6) | 0,5х0,5 | 3000(3800) | 0,22 | 2 |
| ВЗГ-8.1 - 1,0х1,0 | 1,0х1,0х0,55(0,6) | 0,5х0,5 | 3400(4300) | 0,25 | 2 |
| ВЗГ-8.1 - 1,0х1,2 | 1,0х1,2х0,55(0,6) | 0,6х0,5 | 4100(5200) | 0,3 | 2 |
| ВЗГ-8.1 - 1,2х0,6 | 1,2х0,6х0,55(0,6) | 0,6х0,3 | 2400(3000) | 0,18 | 2 |
| ВЗГ-8.1 - 1,2х0,7 | 1,2х0,7х0,55(0,6) | 0,6х0,4 | 2800(3500) | 0,21 | 2 |
| ВЗГ-8.1 - 1,2х0,8 | 1,2х0,8х0,55(0,6) | 0,6х0,4 | 3200(4100) | 0,24 | 2 |
| ВЗГ-8.1 - 1,2х0,9 | 1,2х0,9х0,55(0,6) | 0,6х0,5 | 3600(4600) | 0,27 | 2 |
| ВЗГ-8.1 - 1,2х1,0 | 1,2х1,0х0,55(0,6) | 0,6х0,5 | 4100(5200) | 0,3 | 2 |
| ВЗГ-8.1 - 1,2х1,2 | 1,2х1,2х0,55(0,6) | 0,6х0,6 | 5000(6200) | 0,36 | 2 |
| ВЗГ-8.1 - 1,4х0,6 | 1,4х0,6х0,55(0,6) | 0,7х0,3 | 2800(3500) | 0,21 | 3 |
| ВЗГ-8.1 - 1,4х0,7 | 1,4х0,7х0,55(0,6) | 0,6х0,4 | 3200(4100) | 0,24 | 3 |
| ВЗГ-8.1 - 1,4х0,8 | 1,4х0,8х0,55(0,6) | 0,6х0,5 | 3800(4800) | 0,28 | 3 |
| ВЗГ-8.1 - 1,4х0,9 | 1,4х0,9х0,55(0,6) | 0,6х0,6 | 4200(5300) | 0,31 | 3 |
| ВЗГ-8.1 - 1,4х1,0 | 1,4х1,0х0,55(0,6) | 0,7х0,5 | 4800(6000) | 0,35 | 3 |
| ВЗГ-8.1 - 1,4х1,2 | 1,4х1,2х0,55(0,6) | 0,7х0,6 | 5800(7300) | 0,42 | 3 |
| ВЗГ-8.1 - 1,6х0,6 | 1,6х0,6х0,55(0,6) | 0,7х0,3 | 3200(4100) | 0,24 | 3 |
| ВЗГ-8.1 - 1,6х0,7 | 1,6х0,7х0,55(0,6) | 0,7х0,4 | 3800(4800) | 0,28 | 3 |
| ВЗГ-8.1 - 1,6х0,8 | 1,6х0,8х0,55(0,6) | 0,7х0,5 | 4400(5500) | 0,32 | 3 |
| ВЗГ-8.1 - 1,6х0,9 | 1,6х0,9х0,55(0,6) | 0,6х0,6 | 4800(6200) | 0,36 | 3 |
| ВЗГ-8.1 - 1,6х1,0 | 1,6х1,0х0,55(0,6) | 0,7х0,6 | 5500(7000) | 0,4 | 3 |
| ВЗГ-8.1 - 1,6х1,2 | 1,6х1,2х0,55(0,6) | 0,7х0,7 | 6700(6400) | 0,48 | 3 |
| ВЗГ-8.1 - 1,8х0,6 | 1,8х0,6х0,55(0,6) | 0,9х0,3 | 3600(4600) | 0,27 | 3 |
| ВЗГ-8.1 - 1,8х0,7 | 1,8х0,7х0,55(0,6) | 0,8х0,4 | 4200(5300) | 0,31 | 3 |
| ВЗГ-8.1 - 1,8х0,8 | 1,8х0,8х0,55(0,6) | 0,8х0,5 | 5000(6200) | 0,36 | 3 |
| ВЗГ-8.1 - 1,8х0,9 | 1,8х0,9х0,55(0,6) | 0,7х0,6 | 5500(7000) | 0,4 | 3 |
| ВЗГ-8.1 - 1,8х1,0 | 1,8х1,0х0,55(0,6) | 0,8х0,6 | 6200(7900) | 0,45 | 4 |
| ВЗГ-8.1 - 1,8х1,2 | 1,8х1,2х0,55(0,6) | 0,7х0,7 | 7500(9500) | 0,54 | 4 |
| ВЗГ-8.1 - 2,0х0,6 | 2,0х0,6х0,55(0,6) | 1,0х0,3 | 4100(5200) | 0,3 | 3 |
| ВЗГ-8.1 - 2,0х0,7 | 2,0х0,7х0,55(0,6) | 0,9х0,4 | 4800(6000) | 0,35 | 3 |
| ВЗГ-8.1 - 2,0х0,8 | 2,0х0,8х0,55(0,6) | 0,8х0,5 | 5500(7000) | 0,4 | 3 |
| ВЗГ-8.1 - 2,0х0,9 | 2,0х0,9х0,55(0,6) | 0,8х0,6 | 6200(7900) | 0,45 | 4 |
| ВЗГ-8.1 - 2,0х1,0 | 2,0х1,0х0,55(0,6) | 0,8х0,7 | 7000(8800) | 0,5 | 4 |
| ВЗГ-8.1 - 2,0х1,2 | 2,0х1,2х0,55(0,6) | 0,9х0,7 | 8400(10500) | 0,6 | 4 |
Что это даёт
Как подобрать
- Размер вытяжного зонта — на 100–150 мм больше габарита плиты с каждой стороны
- Расход воздуха — 600–900 м³/ч на 1 м² зонта, в зависимости от оборудования под ним
- Пристенный зонт ставится вплотную к стене, островной — над оборудованием в центре
- Для наружного монтажа берите крышные зонты из оцинкованной стали с сеткой
Важно знать
Нижняя кромка вытяжного зонта — на высоте 1,8–2,0 м от пола; ниже неудобно работать, выше падает эффективность.
Подбор и заказ. Пришлите размеры оборудования или проёма и материал — изготовим зонт под заказ за 5 рабочих дней.
